YJ-2104-PX系列—全自动双头排线端子机

浏览:858次 发布日期:2021-10-29 字号:

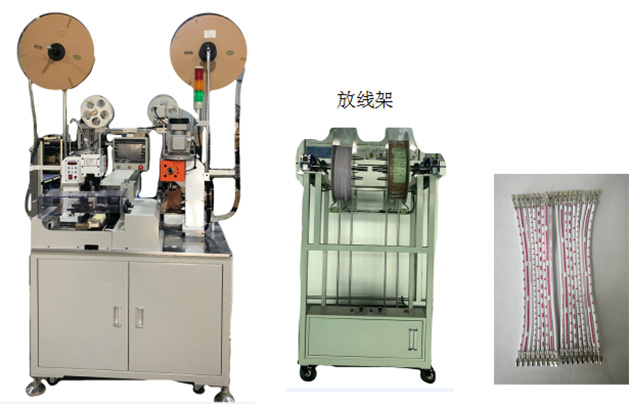

YJ-2104-PX系列—全自动双头排线端子机


产品介绍 Introduction
YJ-2104PX 全自动双头排线端子机,采用双工位开放平台,搭载独特的驱动系统,配合高速控制技术和高刚性的驱动机构,具有高水准处理能力、高加工精度。操作方面开发出专业的操作系统,人性化的操作界面,浅显易懂,易学易用;并可以选择性使用设备性能,以满足不同类型线材加工。作为一款操作简单、调试方便、通用性强的线材加工设备,为节省人工,提高生产效率提供有力保障。

功能 Function

其他功能 Other function
电线定长切断;单/双端全剥;单/双端半剥;单/双端压接端子;电线180度翻转;料带切断;纸带收集;成品自动收集;生产数量统计。

特性 Function
机身颜色以工业灰色为基调,整体结构简洁大方;
线材的切断、剥头一步完成,高效省时;
采用丝杆拉线系统,在保护线材不受损伤的同时,又保证线材长度的精确;
简单明了的PLC操作画面,易学易懂。

技术参数 Specifications

设备型号

YJ-2104PX 全自动双头排线端子机

主要功能

电线定长切断、单/双端全剥、单/双端半剥、单/双端压接端子

长度范围

60-800 mm

长度精度

±(0.2% * L+1 ) mm

剥皮长度

A端 1~7 mm ,B端 1~7 mm

加工线径范围

OD 1.0~OD 2.0mm ;2P-20P 视线材大小而定

加工产能

300mm,6-12PIN产能约:600-700次/H(其长度依生产实测)

动力电源

50/60HZ 220V单相

空气压力

0.5~0.7 MPA

压接能力

1.5T超静音端子机

本机尺寸

2000*1100*1600 mm ;配套放线架尺寸 660*660*1300 mm


设备配置 Device Configuration

电机

7套日本三菱伺服电机+2套雨田步进电机

气动元件

气动处理、流量控制、执行机构、控制阀体均为亚德客

丝杆、导轨

7套TBI/上银丝杆;12套上银直线导轨

感应器

欧姆龙光纤

皮带

盖茨品牌

轴承

日本NSK品牌

刀片

进口合金钢材质,慢走丝加工,精密研磨,经久耐用
