YJ-2108-PH系列—开线打端子焊锡机

浏览:302次 发布日期:2021-10-29 字号:

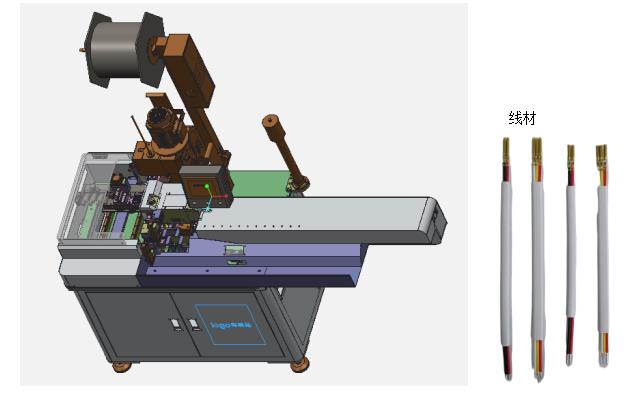

YJ-2108-PH系列—开线打端子焊锡机

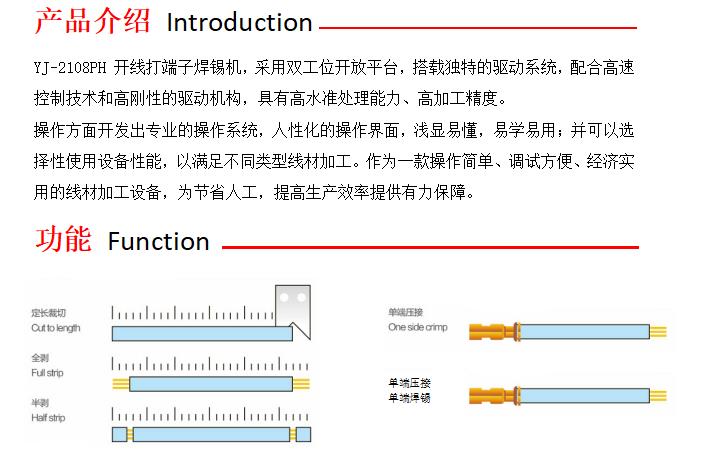

产品介绍 Introduction
YJ-2107PX 开线打端子焊锡机,采用双工位开放平台,搭载独特的驱动系统,配合高速控制技术和高刚性的驱动机构,具有高水准处理能力、高加工精度。
操作方面开发出专业的操作系统,人性化的操作界面,浅显易懂,易学易用;并可以选择性使用设备性能,以满足不同类型线材加工。作为一款操作简单、调试方便、经济实用的线材加工设备,为节省人工,提高生产效率提供有力保障。

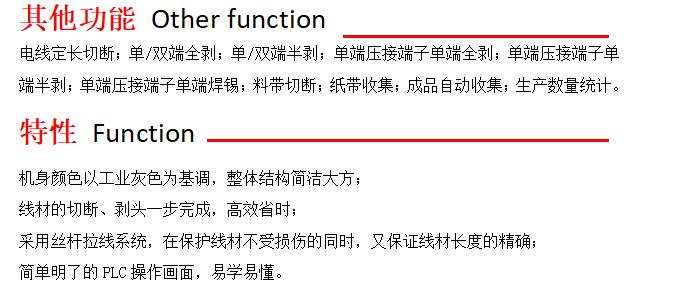

其他功能 Other function
电线定长切断;单/双端全剥;单/双端半剥;单端压接端子单端全剥;单端压接端子单端半剥;单端压接端子单端焊锡;料带切断;纸带收集;成品自动收集;生产数量统计。

特性 Function
机身颜色以工业灰色为基调,整体结构简洁大方;
线材的切断、剥头一步完成,高效省时;
采用丝杆拉线系统,在保护线材不受损伤的同时,又保证线材长度的精确;
简单明了的PLC操作画面,易学易懂。

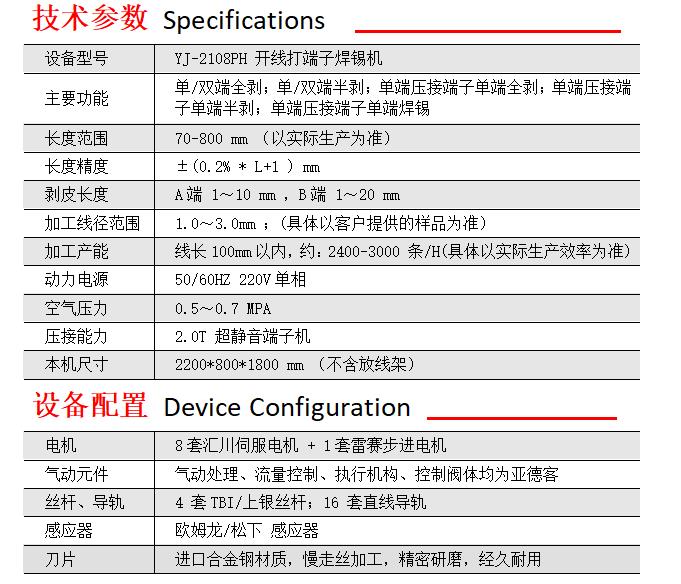

技术参数 Specifications

设备型号

YJ-2107PX 开线打端子焊锡机

主要功能

/双端全剥;单/双端半剥;单端压接端子单端全剥;单端压接端子单端半剥;单端压接端子单端焊锡

长度范围

60-800 mm (具体视线材而定)

长度精度

±(0.2% * L+1 ) mm

剥皮长度

A端 1~7 mm ,B端 1~10 mm

加工线径范围

OD 1.0~OD 2.0mm ;2P-20P (视线材大小而定

加工产能

300mm,6-12PIN 产能约:600-700 次/H(其长度依生产实测)

动力电源

50/60HZ 220V单相

空气压力

0.5~0.7 MPA

压接能力

2.0T 超静音端子机

本机尺寸

2000*900*1600 mm ;配套放线架尺寸840*1030*1400(可选)mm


设备配置 Device Configuration

电机

6套汇川伺服电机

气动元件

气动处理、流量控制、执行机构、控制阀体均为亚德客

丝杆、导轨

5 套TBI/上银丝杆;10 套上银直线导轨

感应器

欧姆龙光纤

轴承

日本NSK品牌

刀片

进口合金钢材质,慢走丝加工,精密研磨,经久耐用
